一、項目背景
江蘇某公司現有10kV配電所一座，主供電容量為6600kVA，共有3臺10kV配變（1#變2500kVA、2#變1600kVA、3#變2500kVA）。
屋頂分布式光伏電站項目總裝機規模為5.6034MWp，采用“分塊發電、集中并網”方案，以10kV電壓等級并網，1個并網點。采用14854片390W光伏組件、18臺逆變器、3臺升壓變。

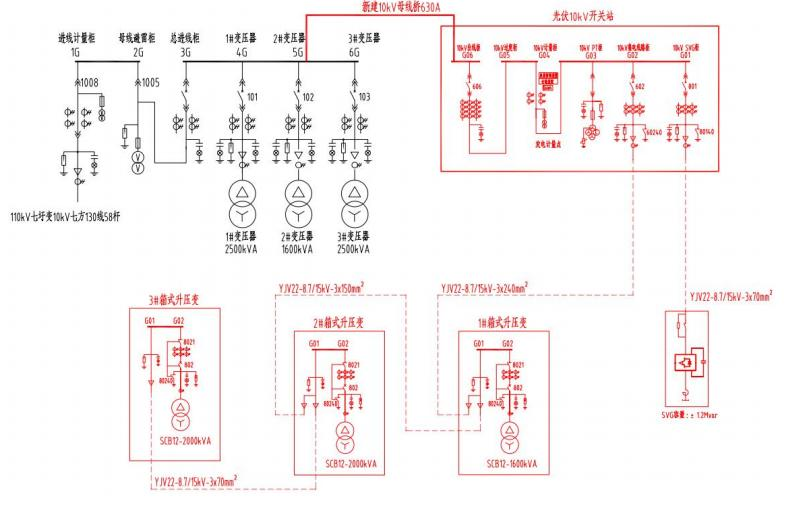

電氣一次系統圖
根據該公司電能質量評估報告，該用戶產生的5次諧波電流超過國標限值，5次諧波電壓含有率及電壓總諧波畸變率不滿足國標限值要求。
南京燦能電力自動化股份有限公司對該公司3臺配變低壓側進行了諧波測試，根據測試數據制定了諧波治理方案，在3臺配變低壓側總計安裝1600A有源電力濾波器APF。

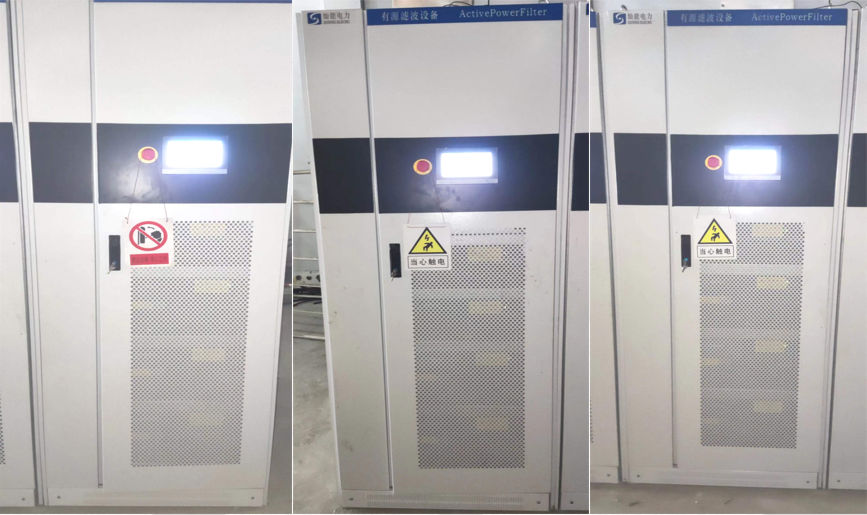

APF現場安裝圖
二、應用效果
有源電力濾波器APF投運后，5、7次諧波電流得到有效濾除，電壓總諧波畸變率改善明顯。
1#變壓器APF運行后可以看出，諧波電壓總畸變率從7.5%降至3.7%，諧波電流總畸變率從16.3%降至4.0%，5次諧波電流畸變率由15.3%濾除至4.2%，7次諧波電流畸變率由4.4%濾除至0.8%，11次諧波電流畸變率由2.3%濾除至0.7%。

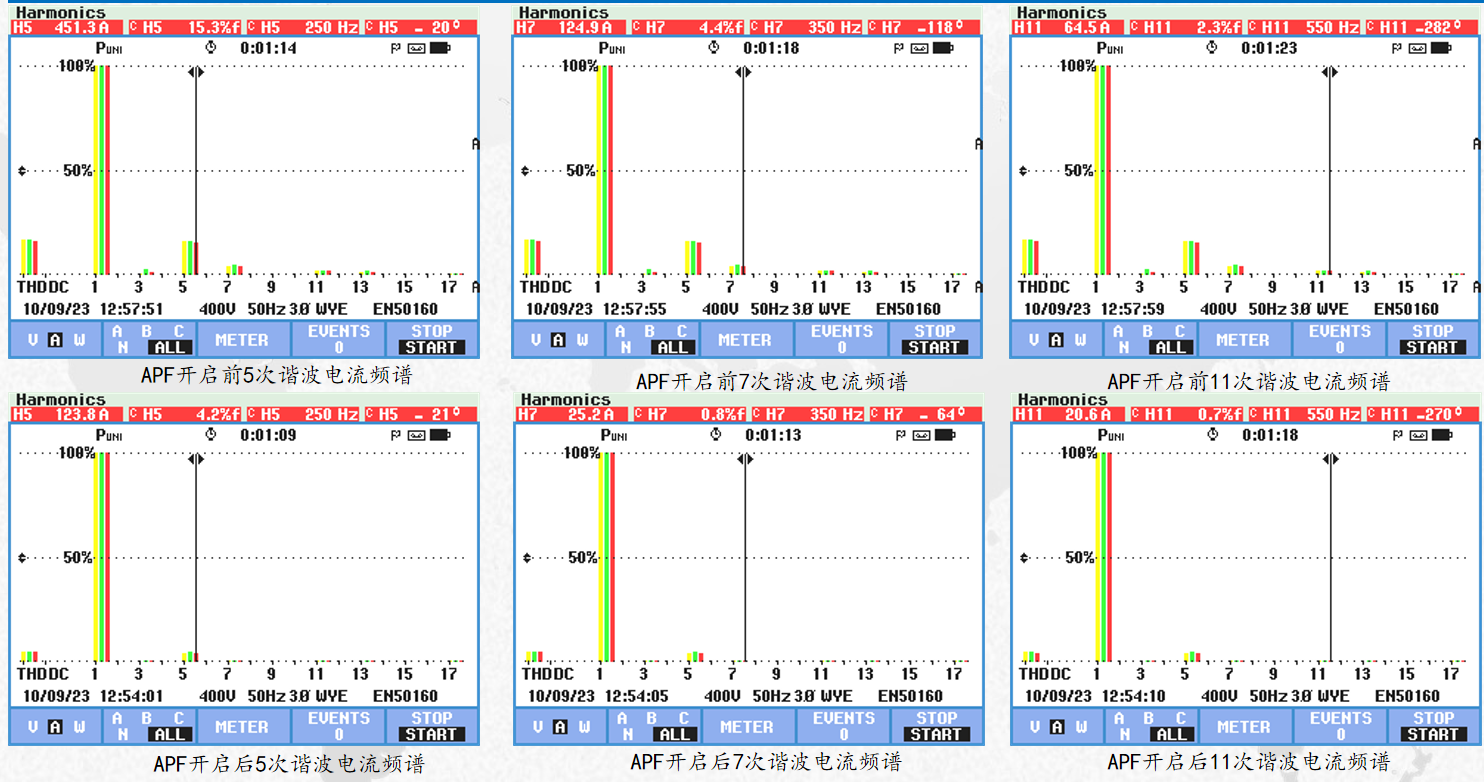

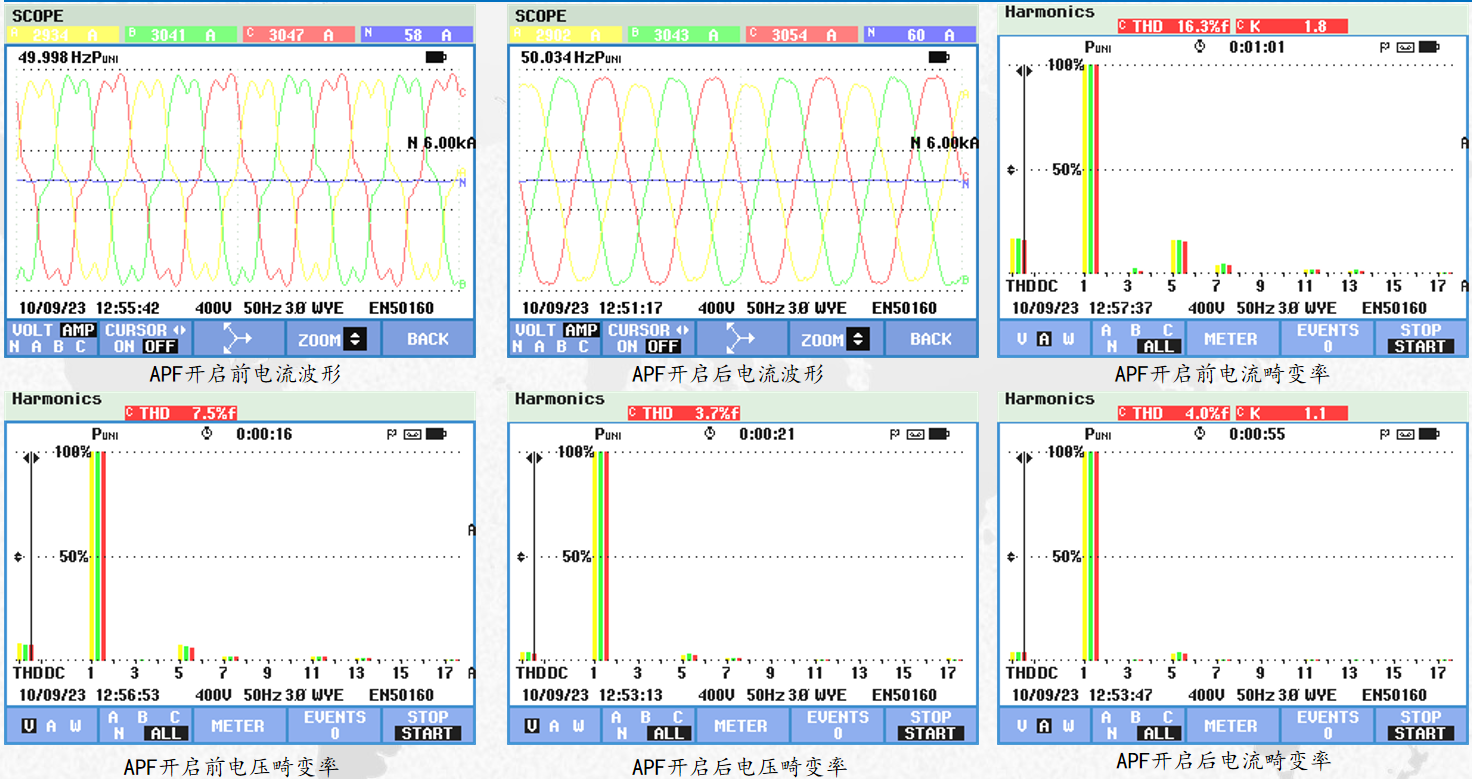

1#變治理前后對比
2#變壓器APF運行后可以看出，諧波電壓總畸變率從8.4%降至5.0%，諧波電流總畸變率從14.3%降至2.6%，5次諧波電流畸變率由13.2%濾除至1.6%，7次諧波電流畸變率由4.2%濾除至0.7%，11次諧波電流畸變率由2.6%濾除至0.6%。

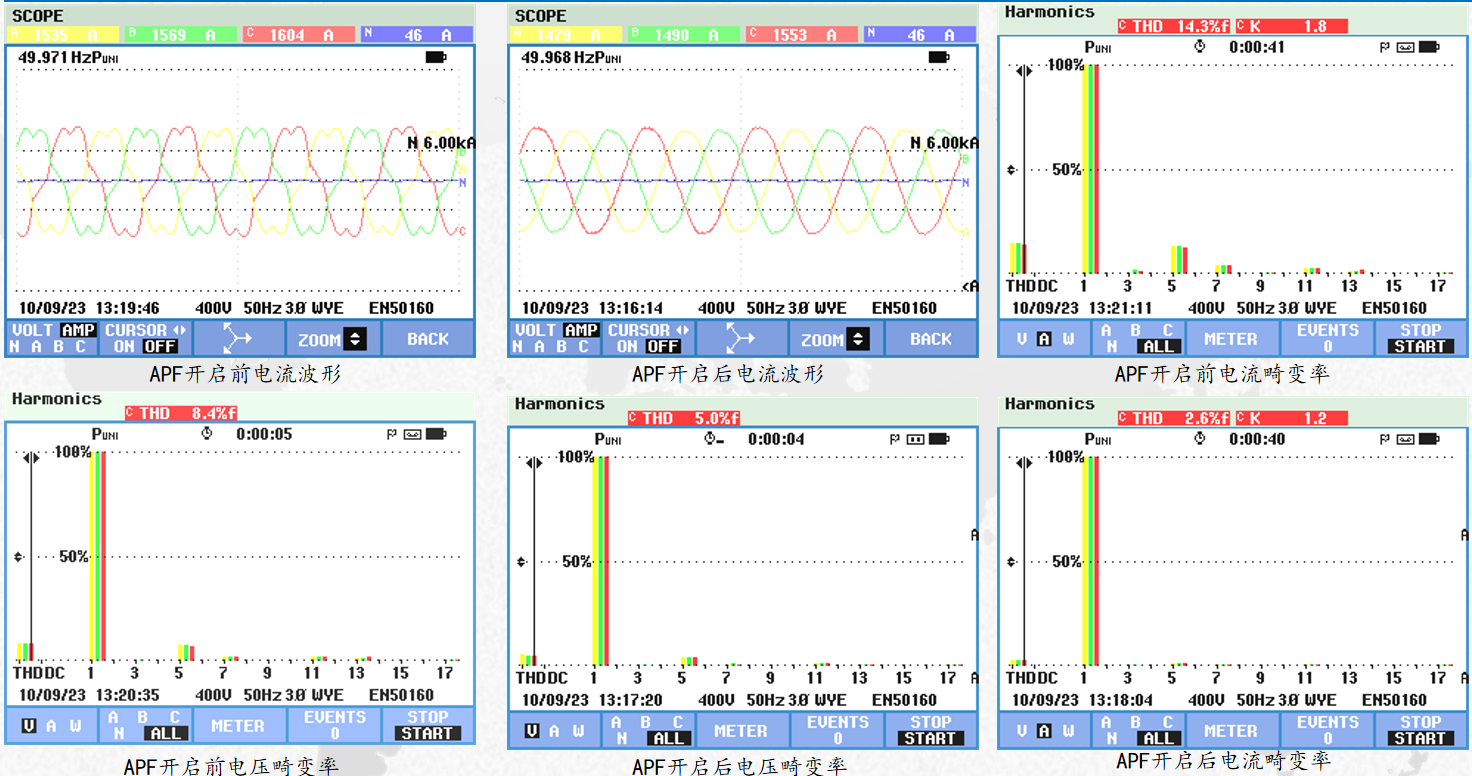

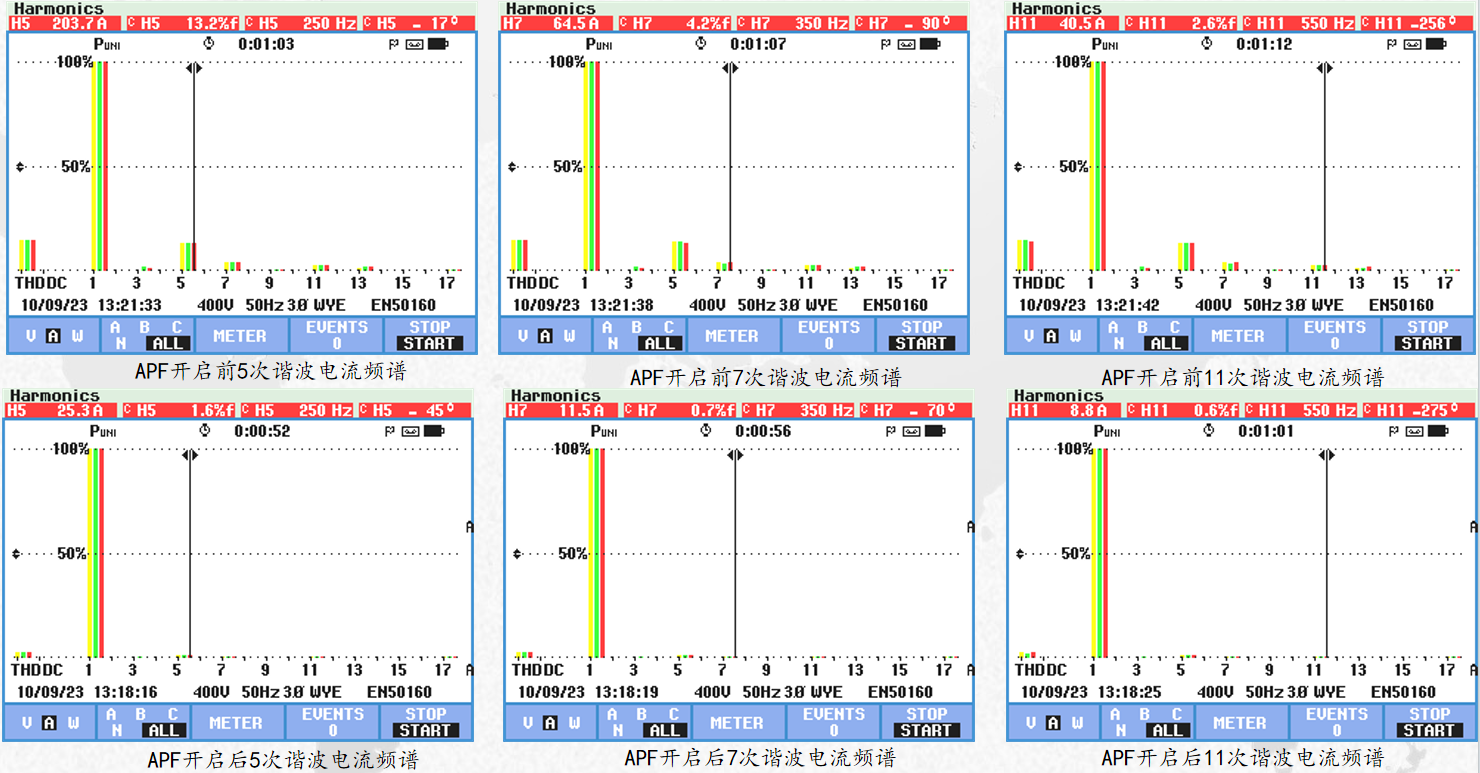

2#變治理前后對比
3#變壓器APF運行后可以看出，諧波電壓總畸變率從7.3%降至3.5%，諧波電流總畸變率從10.5%降至1.3%，5次諧波電流畸變率由9.4%濾除至0.6%，7次諧波電流畸變率由3.8%濾除至0.4%，11次諧波電流畸變率由1.5%濾除至0.3%。

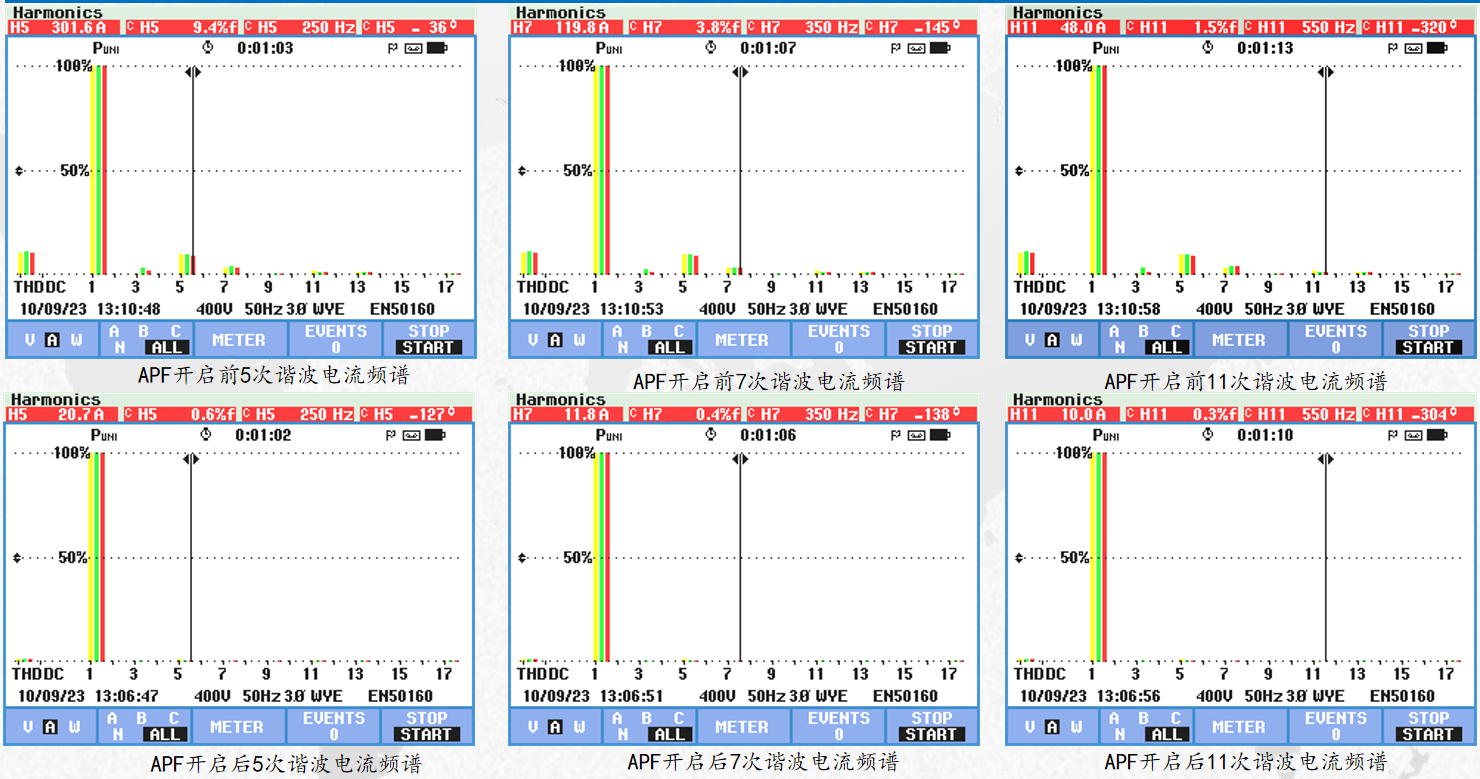

3#變治理前后對比
